BIM技術目前在醫療建筑的設計、施工等階段的運用已趨于成熟，但從醫院建筑的整個生命周期來看，相比于設計和施工階段，醫院的運維階段往往需要幾十年乃至更長時間。隨著建筑業的成熟化,我國建筑業開始從"重建設輕管理"向"建設與管理并重"轉型[2]。因此，在醫院智慧后勤運維中，BIM技術的應用還有很大的探索空間。相較于一般的民用建筑項目而言，醫院建筑涉及醫療專項多、設備系統配置復雜，傳統扁平化、臺賬式管理模型非常不直觀，難以對大量的數據信息進行監控和分析決策[1]。通過建設智慧運行管理平臺，充分利用信息技術提升醫院管理精細化和智能化水平，通過能耗管理和能耗監測挖掘節能潛力。
1. 醫院概況
南京鼓樓醫院江北國際醫院位于江北新區國際健康城核心功能區，是江北新區政府與南京鼓樓醫院合辦的三級甲等公立醫院。根據國家級江北新區對醫療與健康事業發展的定位，江北國際醫院依托鼓樓醫院品牌與資源優勢、參照“一院兩區”的管理模式，與本部實行一體化運行、同質化管理、差異化發展。院區分兩期建設，一期已于2019年3月24日正式運營，建筑面積16.7平方米，現有核定床位816張，服務范圍包括門急診及住院。 2. 建設背景
隨著江北一期的運營面積和學科不斷擴充、影響力不斷提升，對后勤管理也提出了更高的要求。在國家雙碳目標的背景下，加快建設新時代、綠色低碳化醫院的任務已經迫在眉睫，智慧運維也是醫院實現高質量發展的必要手段。正是基于國家政策導向和運營需求，以期應用BIM數字孿生+IoT物聯網技術，實現綜合運維的全面保障、設備設施精細化運行管理并建立智慧運維中心，有效解決醫院高速發展和保障資源相對緊缺的矛盾，滿足醫院高質量發展對后勤保障的要求。醫院于2022年建設完成了基于BIM數字孿生技術的智慧運維管理平臺（以下稱“醫智運維平臺”），在實現醫院綜合運維以“安全、高效、智能”為目標的管理過程中取得了顯著的成效。
3. BIM醫智運維平臺介紹
醫智維平臺是一種新的建筑營造和管理模式，通過BIM可視化和IoT(物聯網)智能感知技術相結合，BIM技術發揮上層信息集成、交互、展示和管理的作用，而物聯網技術則承擔底層信息感知、采集、傳遞、監控的功能，從而將醫院后勤設備運行的新風系統、變配電系統、純水系統、污水系統等多個相關系統進行全面集成和數據融合，每個系統的數據都在BIM數字孿生系統進行集成與共享，建立多合一集中運行的后勤智慧運維管理中心。借助醫智運維平臺，可以實現以下功能：（1）通過建立BIM模型對建筑信息進行精準采集；（2）建立以BIM+IoT技術為核心的智慧運維管理平臺，從多維度（設備運行信息、維修保養信息、故障信息等）整合設備信息，進行分析和評價，對設備進行全生命周期的管理；（3）通過IBMS系統集成和物聯網技術的應用，將各設備運行數據、管理信息進行集中監控和統一管理，并向運維人員實時推送告警信息，建立有效的故障預警和報警機制，通過行之有效的運行策略達到節能目的；（4） 依據《GB/T 51153-2015 綠色醫院建筑評價標準》、《醫院建筑能耗監管系統建設技術導則（試行）》等標準、規范，對醫院能耗進行采集和分析，為醫院的綠色運行提供決策支持。
4.南京鼓樓醫院江北國際醫院醫智維平臺應用模塊介紹
4.1數據駕駛艙模塊
采用GIS+BIM技術，結合物聯網的BI商業智能應用，對醫院的內外部空間和基礎設施進行三維仿真建模，構建一個可視化的全局概覽圖，為后勤管理者提供“一站式”決策支持的管理信息中心系統。駕駛艙內容包含但不限于平臺運行監測數據、各專業分析圖表、能耗數據、運營數據以及管理所需要的其他關鍵指標，駕駛艙支持定制開發，并根據業務發展的需求提供升級服務。
圖 1 數據駕駛艙
4.2設備智能管理模塊

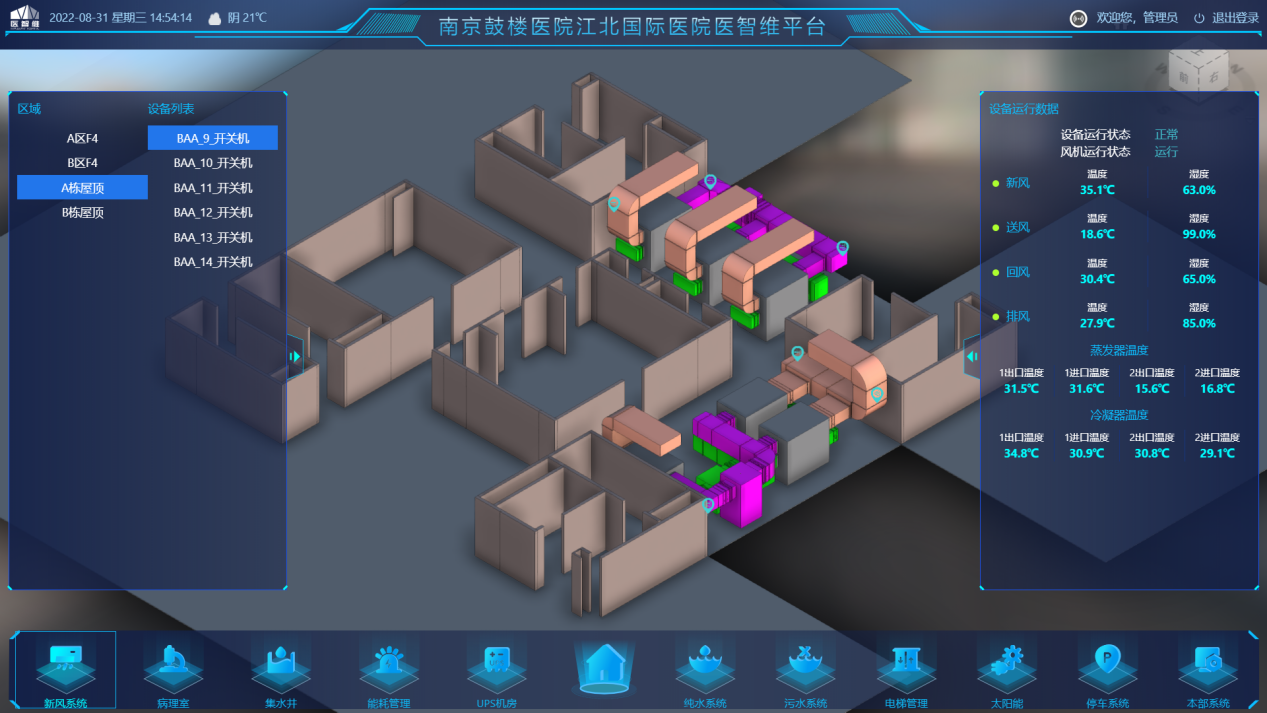

將BIM可視化和物聯網智能感知技術融合，打通現實與虛擬、實體與數據間的接口，實現對施工建造及運維階段的行為監控、數據采集，將變配電、暖通、給排水、污水、UPS、電梯等設備設施的基礎信息和運行狀態與安全監控進行集成，實現了全部設備集中監控管理和設備安全隱患預防式管理，在大幅度降低設備運行成本的同時，對設備運行狀態進行信息對比，做出故障預警，提升安全運行保障。 ①新風系統： 以GIS+BIM 地圖的方式對樓層的新風設備進行數據采集，實時監測運行數據（包括新風、送風、回風、排風的溫度與濕度，蒸發器溫度和冷凝器溫度）與風機的工作狀態，風機故障時可實時定位和告警。 圖 2 新風系統 ②集水井系統： 以GIS+BIM 地圖的方式實時監測各集水井的液位和抽水水泵的工作狀態，可依據集水井的高、低液位進行告警，也可以通過水位傳感器監測抽泵水泵故障并告警。 圖 3 集水井系統 ③UPS機房系統： 與BIM設備模型結合，實時監測UPS機房?jī)?nèi)各設備的運行狀態和故障情況，并對設備的早期、中期和嚴重隱患進行告警。 圖 4 UPS機房系統 ④純水系統： 與BIM設備模型結合，監測各純水機組出水的電導率、水箱液位、水箱溫度等運行數據對異常數據進行告警。 圖 5 純水系統 ⑤污水系統： 與BIM設備模型結合，監測污水排放的瞬時流量、總流量、PH值、需氧量、排放的余氯值等運行數據并對異常數據進行告警。 圖 6 污水系統 ⑥太陽能系統： 與BIM設備模型結合，監測太陽能機房各設備的進出水溫度、儲熱水箱溫度、供熱水箱溫度等運行數據并對異常運行狀態進行告警。 圖 7 太陽能系統 ⑦電梯管理系統： 以GIS+BIM 地圖的方式集中顯示整個院區電梯的總覽圖，通過切換視圖顯示每臺電梯的位置，可直觀的展示院區內所有電梯的目前所在樓層，電梯的運行狀態和報警狀態?？膳c每臺電梯監控視頻聯動，實時顯示該電梯內的實時視頻畫面掌握各電梯的動態。
圖 8 電梯管理系統
4.3能耗計量管理模塊
以BIM數字孿生+IoT物聯網技術為依托，將各類傳感器、智能儀表采集到的能耗數據與BIM模型相關聯，利用模型對各個區域的能耗歷史數據和動態進行精準計量，對異常能耗進行預警或調整優化。通過專業的能耗建模進行分析，提供各種能耗使用圖表，實時、直觀地掌握設備能耗的使用情況，為節能方案提供依據。 圖 9 能耗管理-用水
4.4智能停車管理模塊
以GIS+BIM地圖的方式監測每個車位的車輛占用情況，記錄進出車輛的車牌信息、車輛類型、進出場時間、進出場通道等信息。對停車場整體的車位數量和收費金額進行統計，通過圖表以日、周、月為單位進行記錄，直觀的展示車位占用率及車流量的趨勢變化。 圖 10 智能停車 隨著BIM的發展，在智能化系統的運維中可以利用已有的建筑三維數據模型，也可以重新掃描建模，經過數據輕量化處理后集成到現有運維管理系統中，實現智能化系統管理的三維可視化。直觀的表達使施工設備管理更加直觀、清晰，簡化了繁瑣的設備管理步驟[3]。通過BIM可視化運維平臺，運維人員可利用建筑空間開展業務，實現智能化系統設備資產的空間化管理。建筑中所有設備，在哪一層樓、哪一房間都是三維空間顯示，對于一些安裝位置隱秘的探測器、儀表等設備，這種三維直觀的展示可以幫助運維人員快速精確地了解設備的空間信息。對于不熟悉業務或經驗欠缺的運維人員來說，這種三維直觀的定位展示方式比文檔或平面圖更容易被理解和接受，利用提高運維管理的效率，同時降低了對運維人員專業水平的要求，減少運維成本。
結語
南京鼓樓醫院江北國際醫院通過BIM數字孿生+IoT智能物聯先進技術應用所建設的醫智運維平臺是一次新的探索與嘗試，旨在踐行安全、高效、低碳的管理理念。以期通過該平臺的應用實踐，變被動式管理為主動管理，有效應對各類突發事件，進一步提高建筑運行維護管理水平、提升工作效能、降低運行成本。 參考文獻 [1]趙國林. 基于BIM技術的醫院建筑智慧運營維護技術[J]. 建筑施工, 2018, 40(8):3. [2]張悅. 基于BIM的公共建筑運維管理系統研究. [3]李桂峰. 基于BIM的建筑設備可視化運維管理系統研究[J]. 建筑與裝飾, 2021.
