30多年前，人們開始探索將機器臂用于外科手術。20年前，第一個商業系統在醫院安裝。在過去的十年中，醫療機器人領域取得了突飛猛進的進步。目前，世界各地已安裝的機器人手術系統達數千個，已經進行的手術達數百萬例。隨著醫療系統對手術機器人的接受程度越來越高，機器人領域的研究者們?cè)絹碓疥P(guān)注下一代醫療機器人的樣子。
作者首先通過在Web of Science上搜索2010-2020年發表的關于醫療機器人的高被引論文，確定了8個熱門主題。這些熱門主題可以是與特定的臨床應用相關（如腹腔鏡檢查機器人），也可以是與在醫學上有廣泛應用的使能技術相關（如軟體機器人）。

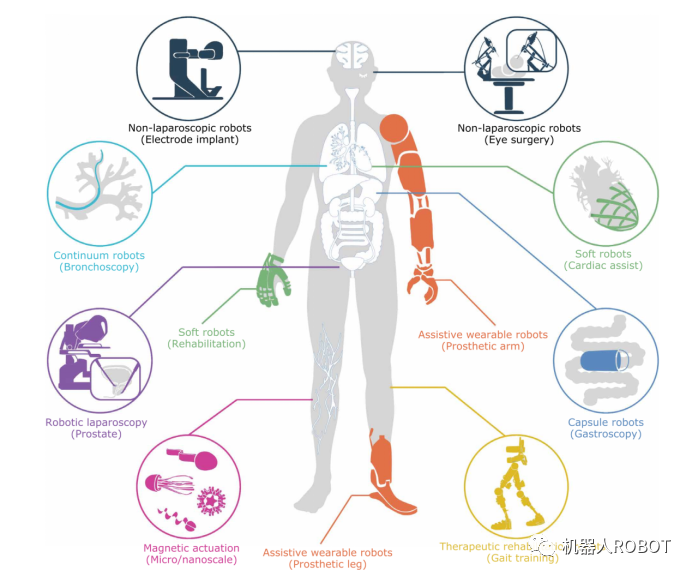

10年來8個熱門話題的臨床應用實例

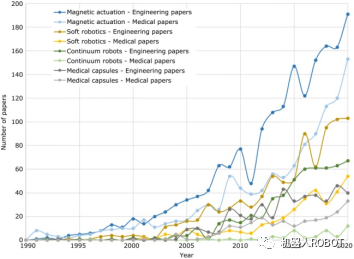

如左上圖所示，工程和醫學類期刊上關于醫療機器人的文章從1990年的6篇大幅增長到2020年的3,500多篇。由于達芬奇機器人的成功，腹腔鏡機器人的論文占到醫學類期刊論文總數的60 - 70%，2020年發文量達到1,300多篇論文。隨著這項技術的成熟，腹腔鏡工程類論文在2019年達到峰值126篇。
開放平臺內窺鏡手術機器人Open platform laparoscopic robots
外科手術自動化Surgical automation
導航、術中成像和可視化Navigation, intraoperative imaging, and visualization
接觸力感知與控制Contact force sensing and control
單斷口內窺鏡手術機器人Single-port laparoscopic robots
可分離外科手術機器人Detached surgical robots
非內窺鏡手術專用機器人Nonlaparoscopic procedure–specific robots
腔內和自然開口手術Endoluminal and natural orifice surgery
微外科手術Microsurgery
輔助可穿戴機器人
輔助可穿戴機器人專注于機器人的設計和控制，旨在提高肌肉骨骼或神經肌肉損傷個體的機動性或功能性。這一領域突出的進展包括為上、下肢截肢患者開發的機械假肢（也稱為動力假肢），為神經肌肉損傷患者，如脊髓損傷、中風、多發性硬化癥或腦癱患者開發的外骨骼（也稱為動力矯正器）。盡管這個領域其歷史根源至少可以追溯到20世紀60年代初，但直到2010年~2020這十年，人們才完全意識到該技術的出現。
治療康復機器人
在2010-2020年間，康復機器人的研究主要集中在四個領域。第一個是新穎的外骨骼樣式設計，關注上肢的遠端關節，并在驅動和結構上都融入了柔順性和軟體材料。第二是新控制算法的開發，以調節人與機器人之間的交互，以最大限度地提高人的參與性。第三是意圖檢測方法的創造，以推斷和支持病人想要的動作，而不是規定或預先編程機器人運動軌跡。第四是對神經恢復進行客觀和定量評估的機器人裝置的推廣使用。
未來的研究工作將越來越集中于更好地理解神經可塑性的機制，包括如何可靠地誘導和利用它，以最大限度地提高治療效果。這些努力越來越依賴于神經科學的進步，包括記錄神經元活動的新技術。機器人技術的進步也對實現這些目標至關重要，包括開發更適合的設備和更精確的傳感和驅動技術，嵌入到康復機器人上，識別上肢和下肢末端的自由度，最大程度促進肢體從新獲得獨立運動能力、恢復其功能。最后，先進的控制算法可以更精確地實時描述患者的狀態，不僅可以調整完成運動所需的設備支持水平，而且還可根據需要施加適當?shù)淖枇蛱魬?zhàn)。
膠囊機器人
傳統的膠囊機器人采用嵌入式驅動，即利用內部的微型運動機構控制膠囊運動。然而，將復雜的機構，包括充足的電源裝置，都集成到一個膠囊里（典型膠囊的直徑僅有11mm，長24mm），是非常不切實際的。
為解決上述局限性，磁驅動應運而生。磁性耦合的使用繞過了復雜的機構和嵌入式電源，從而減小了設備的整體尺寸和復雜性。這種驅動方式通過外部產生的磁場來精確地控制膠囊的定位和誘導相對運動。醫用膠囊機器人現已成為臨床上可行的標準介入內窺鏡檢查的替代品。
下一個10年，結合多模態成像（如多光譜、自體熒光、微超聲）和微/納米機器人技術，膠囊機器人的智能磁控制可能會帶來前所未有的診斷和治療能力。除了臨床用途，膠囊機器人還可以作為一個研究平臺，深入人體內部解決其他科學問題，如微生物群。
醫學軟體機器人
軟體機器人本質上是柔順結構和智能材料，從一開始就與仿生學和生物靈感密切相關。另一方面，人們對柔順體仿生機器人日益增長的興趣，也促進了智能材料的研究，這些智能材料可從宏觀尺度到納米尺度，用于制造軟體機器人或?yàn)槠涮峁﹤鞲泻万?qū)動能力。
回顧過去10年的文獻，有許多關于軟體仿生機器人各種各樣應用的基礎性綜述或調查性論文，也有許多關于新型智能材料的研究論文和綜述，其中，傳統的硅基傳感技術被具有智能行為的硅基技術所取代。
就過去10年的高被引論文，排除材料研究論文和調查性論文，可以將軟體機器人分成兩類:一種是用于康復或人體增強的可穿戴軟體機器人。第二種包括介入和外科手術機器人或相關組件。
醫用連續機器人
連續體機器人通過彎曲變形而不是通過離散關節來改變形狀，與傳統的機器人機構相比，由于能夠?qū)崿F(xiàn)3D變形，這種機器人可通過更小的手術通道進行手術。它們可以通過自然開口進入人體內，通過體內腔導航，在通過實體組織時繞過關鍵結構。與傳統設計相比，連續體機器人的彎曲順應性也提高了其安全性。
結論
醫療機器人學術研究的進步，將使未來的工程研究前途無量。這需要了解機器人及其底層技術如何使醫學增值。盡管在幾乎所有其他行業，普遍認為機器人作為自主體以降低人力成本，但醫療機器人，至少到目前為止，都是在非應用方面（application-dependen）帶來附加值。
在指導機器人技術研究以實現增值最大化的過程中，最重要的技術目標是實現完全新型的干預，這些干預在目前看來，是基于現有技術所無法實現或者不切實際的。在未來十年，軟體機器人很可能成為一項非常重要的使能技術。目前大部分最有前景的工作都是在材料領域，涉及帶有嵌入式傳感器和驅動器的薄聚合物層制造。雖然目前這項工作看似與醫療應用很遙遠，但這些能力可能會對介入、康復和輔助機器人產生巨大影響。其他的傳感、成像、驅動和儲能等使能技術可能會為消費類電子產品帶來跨越式發展。
一項技術除了能夠催生出一種新的手術型式外，如果它可以使醫療機器人增值，那意義也是非凡的。術前和術中成像與靈活的、符合人體工程學的增強手術工具相結合就是一個很好的例子，代表了過去10年的重大貢獻。這種方法的價值可能在未來還會持續。將實驗室細胞和分子成像轉化到體內原位手術中，為宏觀和細胞級的治療提供改善的組織探測、標記和靶向，將進一步擴大手術干預的功能能力。通過簡化術中決策制定與優化，并使其具有更高的一致性和準確性，避免潛在的術后并發癥，該方法能夠從根本上改變手術路徑規劃。

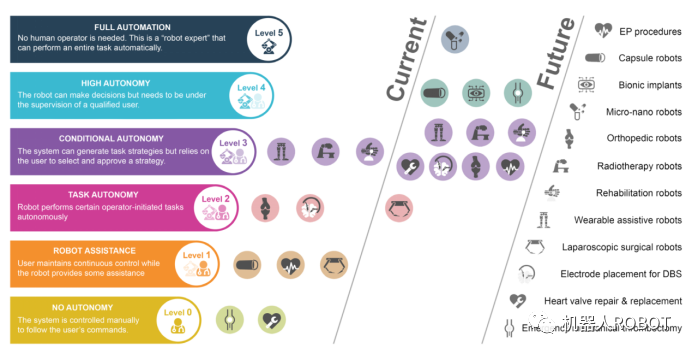

另外一種機器人增值的方式是通過自主性。醫療機器人自主性的技術前沿，對應于賦予機器人基于實時傳感器數據制定和改變其計劃和運動的能力。例如自主腹腔鏡手術切除癌性病變或自主經導管心臟瓣膜修復。這種程度的自主不僅帶來了技術上的挑戰，還帶來了監管、倫理和法律方面的挑戰，這些問題尚未完全解決，并將提高商業化成本。因此，在現有的醫療機器人中逐步增加這種自主功能將會容易得多，這些機器人的價值可以在不考慮自主功能的情況下得到證明。例如腹腔鏡手術的自動縫合，靈活內窺鏡的自主導航，或心臟內自主電生理導管定位。
