隨著國家“健康中國”發展戰略的實施和對現代智慧科技賦能的大健康生態體系的不斷探索，醫療行業的格局正在不斷革新，力求實現以“精準醫療、精誠服務、精益管理”為核心理念的價值醫療，涵蓋診前、診中、診后的全流程健康醫療服務體系正在形成。其中，智慧病房的建設與患者的就醫體驗、醫護的診療服務水平以及醫院能源、設備等的管控關系十分密切，且需要在設計及基建階段就進行整體規劃與實施。病房是整個醫院中的耗能主體，也是各種醫療設備的載體，更是患者生活和治療的主要場所。智慧云病房以輔助醫療為目標，是智慧醫療中的主要應用場景，同時也是醫院智能化、信息化程度提升的一個重要標志，更是醫院核心競爭力的具體體現。2020年年初經歷的一場新冠肺炎疫情，改變了患者的生活習慣，直接導致醫療服務需求發生了改變。而今，在后疫情時代，綜合醫院需充分運用信息化、智慧化手段，提升“平疫結合”智慧化運行管理能力。醫院借助5G、物聯網、云計算等新技術，搭建基于物聯網架構的智慧云病房系統，就是為了適應這些醫療服務需求的變化。智慧云病房旨在提升病患的照護體驗、減輕醫護人員的工作量、用大數據提高醫院的管控水平和有效降低醫院能耗，具有高效、便捷、安全、人性化等優點。智慧云病房中作為醫療輔助數據采集終端的各類醫用傳感器也更加豐富了各類醫學數據的采集來源，為未來醫療大數據的分析和利用奠定了堅實的基礎。 | 患者的收治信息與診斷體征，仍主要依靠醫護人員人工抄寫錄入和核對，工作量大、效率較低。 |
| 患者的住院生活便捷性顯著較低，且患者與陪護家屬需要獲取的各類信息，大部分需要經過奔波才能獲取，無形中增加了醫院人員密集區域的人員流動量，不利于感控。 |
| 患者的精神需求得不到充分滿足，情緒低落會影響康養進程。 |
| |
| 病房的燈光、門窗、空調、新風、電器等設備控制極不方便，無菌科室容易感染。 |
| 病房內智能化系統數量龐雜，未能進行有效整合，新系統、新技術難以接入。 |
02
智慧云病房系統建設規劃針對目前醫院病房普遍存在的痛點，建設基于物聯網架構的智慧云病房系統，以期較好解決上述問題。智慧云病房指的是通過云計算、物聯網、RFID技術和傳感器等新技術，以智能終端設備為載體，通過管理和服務的數字化、智能化與網絡化，實現病房人性化服務、便捷高效管理、智慧診療和節能降耗。智慧云病房在建設和發展中往往呈現出四個鮮明特征： | 提供更多人性化服務。智慧云病房在定位、建筑環境設計、系統架構、服務流程等方面緊緊圍繞這一目標展開。 |
| 便捷高效管理。智慧云病房的發展過程就是不斷優化、創新管理和服務的過程，通過后臺、手機可視化技術以更少的人力便捷高效的管理更多的病房。 |
| 輔助診療，實現床旁智慧查房和病患相關疾病診療大數據的建立。 |
| 注重節能降耗。依托房間的集中控制、統一控制來實現整體的節能降耗、能源管理。 |
| 統一部署、高速輕量運營。在病房內部署一套對接性、擴展性很強的硬件系統，具備顯示功能、通訊功能、交互功能、輸液報警功能、接口擴展功能等，使智慧病房各類軟硬件應用能以此為整合平臺。日常運維管理主要對接一個主要廠家即可。智慧云病房的建設采用智慧病房控制器RCU（Room Control Unit），RCU能夠把諸如WIFI、ZIGBEE、藍牙、z-wave等多種通訊方式的網絡連接起來，上傳數據到云端，后期可再植入其他功能模塊或智能系統。 |
| 全方位監護病患體征。以床旁分機為中心，可延伸擴展各種物聯網終端。借助先進的智能體征監測床墊與各種小巧的物聯網體征檢測系統，實時記錄病人在住院、睡眠等狀態下的體征。與智慧云病房系統服務交互平臺聯動后，一旦監測到異常情況，可立即通知相關醫護人員，確?；颊叩慕】禒顩r得到24小時全方位監護。 |
| 減輕醫護人員工作壓力。借助信息化手段與對應場景的硬件終端，徹底使病區信息的匯集、生成、流轉擺脫人工依賴，使病房管理中的數據同步、發布、讀取、查對與歸檔，借助電子系統自行完成。 |
| 做好信息互聯互通工作。徹底打通病房與診療、醫技科室的信息流壁壘，使醫護患人員借助智能終端可以輕松查閱、調取各類臨床報告診療信息。 |
| 提升病患入住體驗。借助床旁終端，使病人和陪護人員能夠輕松自助完成諸多住院生活中原本需要專程奔波的工作，如商超、點餐等，讓住院更便捷，讓護理和陪護更輕松；借助HPTV服務器，通過床旁分機等終端，為病人帶來獨立性更強、隱私性更好的床旁娛樂體驗，讓住院生活變得豐富多彩，不再無聊無助；借助床旁設備，針對性、個性化地實現多元化的宣教廣播、醫護患溝通互動、病情隨訪、醫囑執行等，同時優化醫護人員工作流程。 |
| 建設大數據云平臺，提高病區精細化管理水平。可為醫護人員提供房間環境、電器狀態、病人信息等各種大數據，并可遠程管理和控制。能夠按多種預設模式、時間模式或遠程模式云端管控無菌科室（如手術室、燒傷病房、皮膚病房、ICU、CCU等）的燈光、門窗、空調、新風、智慧病床、電器等設備，極為方便且不容易感染。 |
03

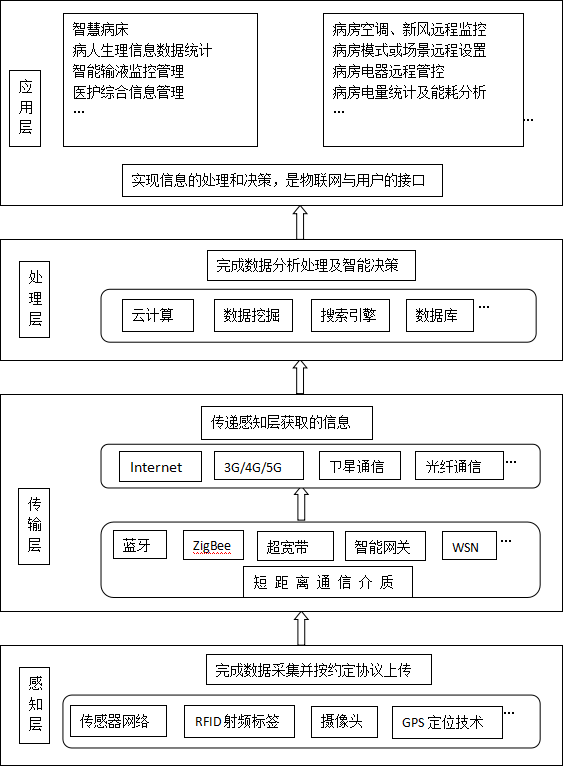

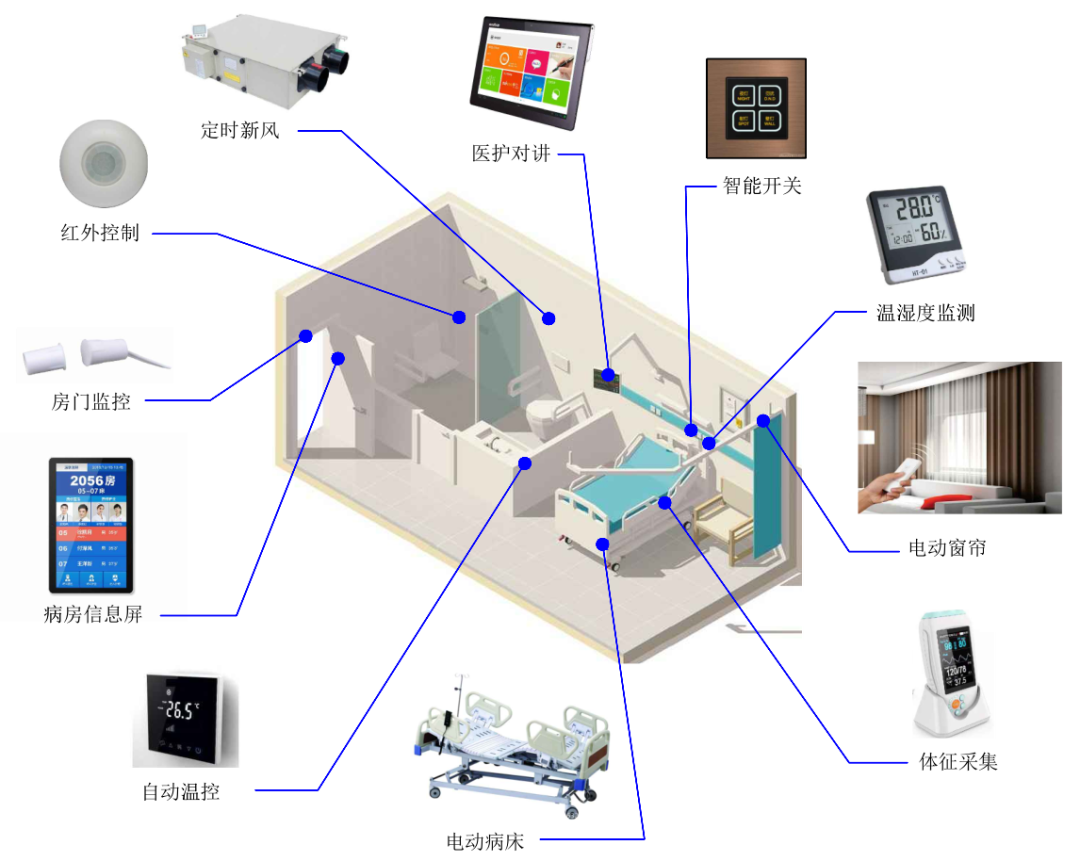

智慧云病房系統架構設計各種網絡的體系結構都是按照分層的思想建立的。分層就是按照數據流動的關系對整個物聯網進行分割?；谖锫?lián)網架構的智慧云病房系統主要由四大部分組成：智慧云病房的綜合應用（即應用層）、大數據及云平臺系統（即處理層）、通訊系統（即網絡層）、物聯網現場數據采集及控制部分（即感知層）。系統架構圖如圖1所示。感知層就像人體的眼、耳、鼻、喉和皮膚等部位的神經末梢，可通過識讀器、傳感器網絡、RFID標簽和讀/寫器、攝像頭、GPS等識別物體和采集數據，按約定的協議，把在醫療場景下的器械、設備、試劑等與互聯網連接起來，實現智能化識別、定位跟蹤、監控和管理。感知層的設備通常會組成自己的局部網絡如無線傳感器網絡（WSN），這些局部網絡通過各自的網關設備接入互聯網。傳輸層則是“神經中樞”，負責傳遞感知層獲取的信息。感知層的信息傳輸可分為兩個階段：第一階段，通過短距離通信介質傳輸?shù)交ヂ?lián)網上，涉及的技術主要有藍牙（Bluetooth）、超帶寬、ZigBee、智能網關和無線傳感器網絡（WSN）等，可根據感知層設備的種類及所處環境選擇合適的方式接入互聯網；第二階段，通過互聯網傳輸?shù)浇K端用戶，涉及的技術主要有遠距離有線、無線通信技術和網絡技術，比如、4G/5G移動通信技術、微波通信、衛星通信等無線通信技術以及光纖通信等有線通信技術。處理層相當于人的“大腦”，對傳輸層的數據進行分析處理及智能決策。涉及的技術主要有云計算、數據挖掘、搜索引擎等。在傳統的物聯網三層體系架構中，處理層與傳輸層合為一層，而把它獨立劃為一層，旨在突出云計算等新技術的應用。把云計算和物聯網放在一起，是因為他們關系非常密切。物聯網的體系架構中有著對數據的海量存儲和計算的要求，而使用云計算是最省錢的方式。用戶可以利用各種終端設備通過網絡接入云平臺，隨時獲取與使用、按需擴展計算和存儲資源，并按實際使用的資源付費。應用層的主要功能是對感知和傳輸來的信息進行分析和處理，做出正確的控制和決策，最終實現智能化的管理、應用和服務，是物聯網和用戶（包括人、組織和其他系統）的接口。在應用層可以進行與業務相關的處理，完成跨行業、跨應用、跨系統之間的信息共享、互通、協同；也可以為終端用戶提供所需要的服務程序。05 網絡架構和基礎設備拓撲通過利用房間內的物聯網系統、傳感器系統、嵌入式（ARM系統）等技術手段，對病房內的各種環境物理量、電氣設備的狀態和患者生理信息等數據進行實時在線采集和管理；通過通訊系統上傳到智慧云病房大數據云平臺；系統云平臺根據一定的算法、大數據、系統模式和深度學習等智慧運算，自動下傳數據；再通過相應的硬件系統和執行機構，實現對所有子系統的設備、電器的數據管理和遠程智能化控制，最終滿足醫院對病房舒適、節能、方便和高效管理的需求。智慧云病房網絡架構拓撲圖、基礎設備拓撲圖如圖2、3所示。圖1 基于物聯網架構的智慧云病房系統架構圖圖2 智慧云病房網絡架構拓撲圖圖3 智慧云病房基礎設備拓撲圖智慧云病房的建設是以體驗為導向，即病患、醫護、醫院管理者的感覺，比如簡單、便捷、高效、愉悅的感覺；以平臺為基礎，利用平臺化思維整合病房里的各類應用，借助物聯網、云計算、5G、人工智能等新技術建設統一平臺進行管控；以場景為核心，探索病房區域內各種場景的應用，優化流程和交互體驗?；谖锫?lián)網架構的智慧云病房典型應用場景如下： | 物聯網數據采集：醫院院內布設5G網絡，依賴于5G的大連接特性，院內監護設備、個人可穿戴設備都可以實時獨立聯網，真正做到可持續監控，為醫生的診療起到輔助作用，為患者提供不間斷的醫療監護。設備測量完成，結果自動錄入，自動同步護士站數據看板。 |
| 床旁智慧查房：同醫院HIS系統“空中”聯通，醫護人員在查房模塊身份驗證后，系統自動記錄查房人員、床號、查房時間等相關信息，生成表格供相關人員查閱。提高醫護人員工作效率。疫情期間可降低移動推車等設備出入多個病房造成的交叉感染風險。 |
| 床旁探視：實現高帶寬清晰遠程視頻診療/探視，傳遞多個專家診療意見和家人的鼓勵，增強康復信心，配合醫護管理工作。在疫情或突發公共衛生安全事件時，可第一時間采取隔離措施。 |
| 床旁智慧宣教：借助5G的高帶寬性能，提供專業的宣教內容，不占用院內的帶寬資源。實現多點同步流暢反復播放，使護士宣教更輕松，且能實現宣教內容的標準化與個性化結合的方式，使床旁宣教更加人性化。 |
| 床旁線上服務：提供點餐、購物和護工聘請接口，提供支付結算入口，所有服務經醫院權威認證，規避患者使用風險。在疫情期間，可有效減少陪護人員出入電梯、商超、餐廳、門診大廳等人員密集場所，減少院內人員流動量，同時提升患者體驗和病區管理水平。實時展示醫院支付系統結算二維碼，患者床旁掃碼自助結算。 |
| 床旁多媒體娛樂：可提供電視直播和視頻點播等服務，有效安撫患者治療過程中的情緒，同房患者互不打擾，營造和諧的病房環境。 |
| 多功能模塊支持靈活配置升級：在VIP病房床旁分機集成智能病房控制模塊，可實現在床頭統一控制燈、空調和窗簾等，為患者提供高檔酒店式的入住體驗。 |
| 應急醫療場景下的應用：應急情況下，醫院的普通病房可能會改造成臨時ICU重癥病房，需要增加大量的心電圖機、監護儀、血氧儀等診療設備。在固定的病房中，這些診療設備通常都是有線方式接入網絡。借助自適應物聯網網關產品，能夠?qū)崿F(xiàn)診療設備的無線化、移動化應用，實現診療設備即插即用、靈活機動調配，滿足應急醫療場景的需要。另外，借助5G網絡，可實現5G配送機器人自動導航路徑規劃、安全避障、語音指令、定時提醒，進入隔離病房遞送物品藥品食品，減少交叉感染風險和降低醫護工作量。 |
通過智慧云病房的建設，逐步實現病房內物與物聯、人與物聯、萬物互聯。物與物聯，物聯網感知房間內的聲、電、位移、力、熱、光等信號，根據事件發生對象、空間、環境以及時間等相關信息來判斷事件，物體從感官到智能相聯，經大數據運算并上傳到云平臺。智慧云病房系統通過房間智能控制器，將病房內電器設施聯網集中控制，讓病人操作便捷化，后臺數據清晰化，病人體征可視化，能耗管理可控化。人與物聯，人-機智能交互，通過物聯網及傳感器等技術，實時采集病人的各項生命體征數據進行管理和分析，供醫護人員參考；同時，管理者或病人可通過物聯網控制房間內的所有電器和設備。萬物互聯，把所有的人和物互聯起來,進行信息交換和通訊，以實現智能化采集、識別、定位、跟蹤、監控和管理，實現真正意義的萬物互聯。智慧云病房系統可采用功能模塊化設計，逐步完善云平臺大數據，可實現對其它智慧系統或設備的兼容和擴展。首先完成智慧云病房的基本建設，再逐步增加病人生物信息數據采集功能模塊等其他系統功能模塊。 | 病房綜合布線：系統采用C-BUS總線式模式，傳感器和各種數據采用總線接入系統，用一根網線即可聯接所有的傳感器和控制面板。這樣大大的節省布線，減少安裝工時,調試和維護方便，便于擴充容量，提高系統的可靠性，通過軟件可任意定義輸入輸出端口。 |
| 安裝病房內的各種控制面板和設備：安裝空調、新風、燈具、控制面板、電動窗簾、開窗器等，設備聯接并設置通訊。 |
| 安裝和設置房間的各種傳感器：包括門磁、窗磁、光照度傳感器、多普勒傳感器、熱紅外傳感器、風雨傳感器、溫度傳感器、空氣質量傳感器等，并設置相關的參數及地址。 |

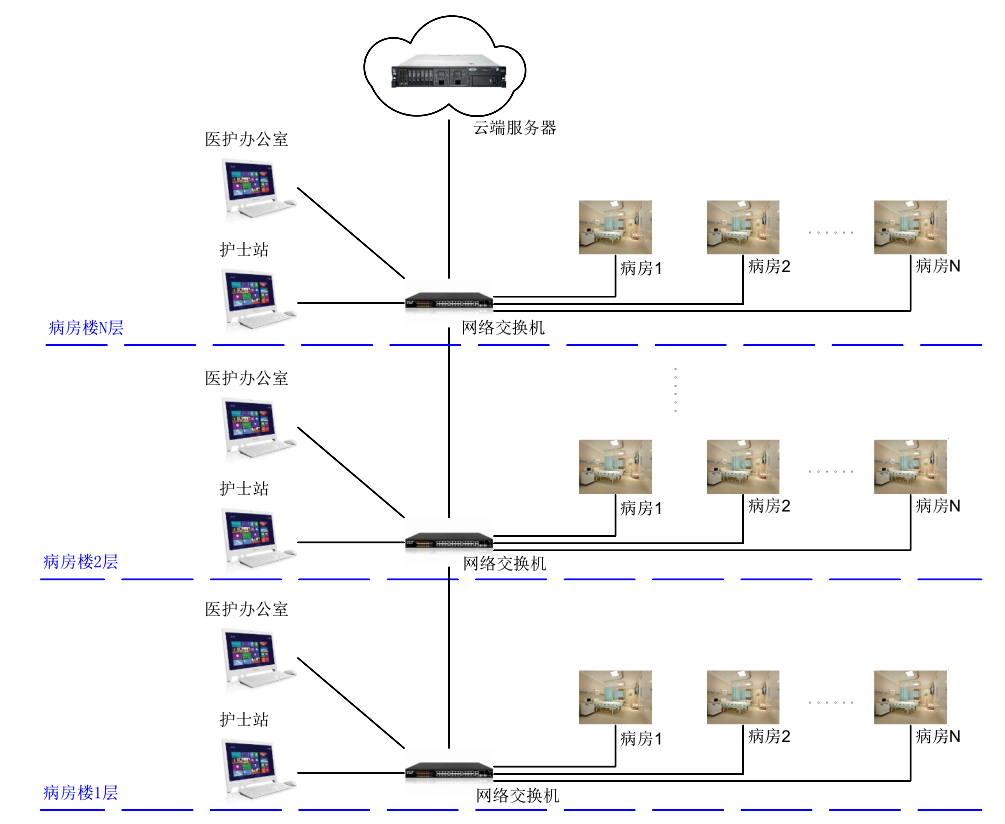

| 建立系統服務器和通訊網絡：構建系統服務器和通訊網絡，建立WIFI無線網，系統服務器通過主交換機聯接樓層交換機，樓層交換機聯接樓層所有房間的RCU，構建局域網。 |
| 建立大數據云平臺：安裝系統軟件、病戶端軟件、調試數據庫、調試大數據云平臺系統。 |
| 現場調試人機交互控制、語音控制、遠程控制及各種模式控制，接收云平臺數據，遠程控制病房內所有電器。 |
基于物聯網架構的智慧云病房建設可系統復制，大面積推廣。本系統可推廣到各種醫院、養老院以及特殊家庭和機構。系統大數據云平臺可逐步完善、融入更多的系統和設備，實現更大的云平臺。規范云平臺接口，可為管理部門和政府提供第一手數據。物聯網、云計算等新技術給醫院智慧病房建設帶來了新的發展契機，也給醫院智慧病房系統設計帶來了新的思路。同時，也面臨著新的挑戰，一是技術層面，物聯網是一個由多種網絡融合而成的異構網絡，其設備具有數量龐大、復雜多元、缺乏有效監控、節點資源有限、結構動態離散等特點，使其安全問題較其他網絡更加復雜，這就對設備廠家、軟件開發方等提出更高要求；二是醫療體系組織能力層面，需要結合新技術應用進行醫療場景全方位流程的優化；三是法律層面，云存儲運營商與客戶數據安全性的法律關系仍需作為重要研究課題進一步研究。隨著云計算技術、5G（第五代移動通信技術）、大數據、人工智能等技術的發展，未來物聯網技術必將會與之互相結合、互推助力，實現真正的“智慧醫療”。孫溪 （1981-），女，2008.6畢業于山東建筑大學機械電子工程專業，碩士研究生，高級工程師，研究方向建筑電氣及智能化。工作單位：山東中醫藥大學附屬醫院基建處。本文依托課題為山東省住房和城鄉建設廳2020年科技示范工程項目《基于物聯網架構的智慧云病房系統設計應用與研究》。
