01
根據Fortune Business Insights的數據，2020年，全球醫學影像市場規模為361.9億美元，預計從2021年的379.7億美元（約2525億人民幣）增長到2028年的565.3億美元。

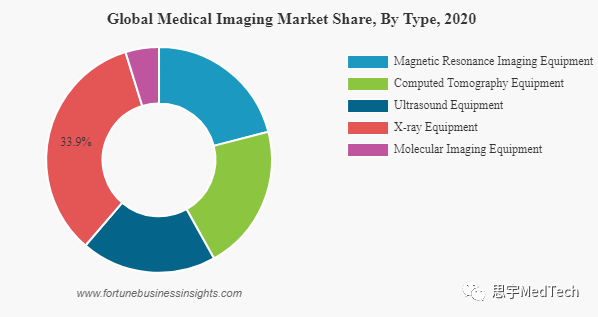

按設備類型，2020年X射線設備占比最高，約33%市場份額（主要源自使用C型臂進行術中圖像引導的市場需求），其次是MRI設備，CT設備，超聲設備和分子成像。
按應用分析，2020年骨科疾病占比較高，其次是腫瘤學、心臟病學、婦科、神經病學等。
（一）影像設備增長的驅動因素
1.影像診斷需求不斷增加
人口老齡化和生活方式帶來的心血管、神經類、骨科、糖尿病等慢性疾病發病率的上升；
人類對健康的重視，對疾病早期診斷的習慣形成等；
政府更加重視普及早期診斷，以早診早治，降低醫保費用支出，均推動了診斷成像的需求
2. 新的技術進步和迭代帶來的設備升級換代
引進技術先進的成像設備是刺激市場增長的主要因素之一。在發達國家，越來越多地使用先進的人工智能診斷設備進行快速診斷和預測分析，是預計在預測期內導致產品需求增長的主要因素之一。
目前，影像設備廠商正在引入Al技術到自家解決方案中。例如：
2019年10月，西門子醫療推出的超聲系統Acuson Redwood，該系統為放射科、心臟病學和婦產科等臨床部門提供成像解決方案。便攜輕便，具有多個基于人工智能（Al）的工縣，用于智能工作流程和心臟病學功能。
2020年5月，富士膠片株式會社推出了基于人工智能的肺結節檢測新技術。該技術用于胸部CT掃描中肺結節的檢測，以幫助肺癌診斷。
2020年12月，Hologic的Genius Al檢測技術獲批FDA，用于乳腺癌的早期檢測。
2020年11月，佳能醫療系統公司推出了One-Beat光譜心臟CT，具有快速kVp切換和深度學習光譜重建功能，可在一次心跳中獲取全心光譜圖像。預計推出幾種新產品將刺激需求，從而推動市場增長。
2021年1月，飛利浦以6.35億美元收購了美國Capsule Technologies公司。其主要產品是醫療設備信息平臺，包括設備集成、生命體征監測和臨床監測服務，系統能夠連接幾乎所有在用醫療設備和EMR，并捕獲臨床數據信息流，對患者進行可行性管理。
2021年7月，GE醫療發布一站式、跨品牌的集成AI應用平臺 愛迪生魔盒，等等。
3. 政府對醫療基礎設施的投入、及扶持行業的資金，特別是在印度等發展中國家
4. 教學醫院和大學對最先進的成像模式的需求也在不斷增加，以提供先進技術的培訓
例如，西門子醫療的7T MRI系統，MAGNETOM Terra，以前僅在美國安裝，但目前以色列的Hadassah-Hebrew University醫學中心Wohl轉化醫學研究所也引入了這種教學科研大型設備。泰國、印度和韓國等國家也安裝了多臺3.5T MRI系統。
（二）疫情對醫學影像市場的影響
整體而言，疫情對全球市場產生了負面影響。由于患者就診人數大幅下降，對磁共振成像（MRI）系統和分子成像設備的需求受到嚴重阻礙。GE醫療、飛利浦、西門子等主要影像廠商稱2020年相應收入下降。比如，飛利浦診斷成像部門在2020年的收入比2019年的收入下降了3.7%。除就診人數，放射科推薦的指南也是最大限度減少接觸類影像檢查，以降低疫情傳播可能性。
但疫情也對部分醫學影像設備帶來積極影響。比如：（1）便攜式CT和X射線系統在2020年需求量激增，以更快地診斷新冠。（2）超聲設備亦被廣泛用于區分新冠和其他呼吸道疾病。（3）高分辨率CT掃描（HRCT）在通過胸部掃描診斷新冠患者方面的臨床效率。（4）對頻繁的胸部成像以監測疫情的長期影響的需求日益增加，推動了初級醫學中心/基層醫療機構對影像設備的購買需求。
02
03
1. X線的發現及其命名
偉大的德國物理學家倫琴（1845-1923）于1895年11月8日下午，在黑暗的實驗室里應用陰極射線管進行實驗研究，偶然發現當陰極射線管放電時，放置在其旁邊的熒光屏發出了可見光。實驗中陰極射線管用不透光線的硬紙板遮擋，說明激發熒光屏發光的射線具有穿透性和熒光作用。為此，他又進行了深入的實驗，發現該射線可使由不透光黑紙包裹的照相底片感光，為了驗證其感光效應，倫琴為其夫人拍攝了佩戴結婚戒指手的照片，這就是人類第1張X線照片。經過多次重復實驗后，他確信陰極射線管能發出一種肉眼看不見的射線．并用數學上未知數的最常用代號X，將其命名為X射線。
2. X線的診斷應用
1895年12月28日，在倫琴發表他的研究報告幾周之后，這一消息就傳遍了全世界。當時各國報紙都競相轉載，認為這是一個“科學的輝煌勝利”。由于倫琴夫人手的X線照片清楚顯示了骨骼結構，使人類首次在活體透過皮膚觀察到人體的內部結構。此后，數家國際著名廠商很快就生產出醫用X線機，將x線用于全身各部位疾病的診斷，因而形成了診斷放射學。x線的發現開創了一個醫學的新時代，倫琴亦因此獲得首屆諾貝爾物理學獎。
最初，X線診斷主要用于骨骼系統和胸部疾病的診斷。隨后，人們發明向自然對比度不佳的部位引入對比劑，人為增加對比度的各種造影方法，進而能顯示心血管系統、胃腸道、脊髓、腦室和腦池等結構，擴展了X線的臨床應用領域，取得良一流的診斷效果，為現代醫學影像學奠定了堅實的基礎。
3. X線成像技術
1923年，Hevesy首先把核素示蹤方法用于生物學研究；1925年，Blumgart第1次采用示蹤方法測定了正常人及心臟病患者的血流速度。至20世紀50年代，出現伽瑪閃爍成像（γ一scintigry）。1957年，HalAnger研制出第1臺1閃爍照相機，使臟器動態顯像和全身掃描一次成像成為可能。
4. 超聲成像
超聲成像 20世紀50～60年代，超聲成像開始在臨床應用。首先是A型超聲儀，用于對肝臟病灶的測距，其次是用于心臟的M型超聲儀，繼之出現適用于全身各部位的B型超聲儀，最后是多普勒及彩色血流顯像。目前，超聲成像以其無創傷、無射線、普及率高、價格低廉、便于床旁檢查等優點，成為多種疾病的首選和篩選檢查手段。
5. 計算機斷層掃描
1971年，X線計算機體層攝影（CT）問世，首次將傳統X線檢查的直接成像轉變?yōu)槔锰綔y(cè)器接收X線，再由計算機輔助技術間接成像。CT打破了人腦形態學的黑箱，使原來看不見的腦組織結構在活體得以顯示，因而被公認為醫學影像學發展的里程碑。
20世紀80年代末出現的CT螺旋掃描技術，1998年發展為多層螺旋CT或者稱多排螺旋CT，使數據采集加快。至2005年初，64排螺旋CT應用于臨床，真正實現了容積數據采集，5s即可以完成心臟掃描，10s可獲得整個人體的數據，所獲圖像的層厚更?。▉喓撩祝?，一次掃描覆蓋的范圍更大（達4cm），可進行任意方位、層面的重建，加之具有強大的后處理功能，極大地?cái)U(kuò)展了CT在心血管領域的臨床應用范圍。
MDCT促進了T血管造影（CTA）的發展，尤其冠狀動脈CTA能清楚顯示冠狀動脈的3或4級分支，可進行大范圍血管成像，已經被廣泛應用于臨床，并獲好評。CTA圖像可從多角度觀察，無死角，經靜脈注射對比劑創傷小，檢查快速，觀察心臟大血管整體情況清楚，除顯示血管外，還能同時顯示血管壁的鈣化、動脈硬化斑塊及其組成成分，結合CT圖像能綜合判斷血管周圍的情況。此外，MDCT還能進行實質性器官的灌注和空腔臟器的仿真內鏡檢查。目前，CT掃描已經成為最重要的影像學檢查方法。受CT成像原理的啟發，1975年第一臺正電子發射計算機體層攝影（PET）儀問世，1979年發明單光子發射計算機體層攝影（SPECT）儀，使核醫學（NM）在組織器官血流、灌注、受體和代謝顯像方面形成完整體系，在影像診斷中發揮重要作用。
6. 磁共振成像
磁共振成像 20世紀80年代初，磁共振成像（MRI）問世。經過20多年的發展，在傳統MRI基礎上，MRI已經有磁共振血管成像（MRA）、磁共振波譜（MRS）、磁共振彌散成像（MRDI）、磁共振灌注成像（MRPI）、功能磁共振成像（FMRI）、磁共振彌散張量成像（DTT）等新技術不斷問世，使MRI成為重要的影像學檢查方法之一。
7. 數字減影血管造影
值得一提的以及數字減影血管造影（DSA）。在20世紀70年代中期問世的DSA，使每次注入血管的對比劑用量大為減少，而血管顯影的清晰度卻有所提高，極大促進了介入放射學的發展，為介人影像學成為與傳統內科化學藥物治療、外科手術治療并列的第3大治療方法奠定了堅實基礎。
8. 計算機X線攝影
計算機X線攝影(CR:Computed radiography)在20世紀末至21世紀初，計算機攝影（CR）和直接數字?jǐn)z影（DDR）開始臨床應用，使普通放射攝影檢查實現數字化；后者又簡稱為數字化攝影（DR）。由于在此之前，其他影像學檢查已經都是數字化圖像，CR和DR的問世極大推動了圖像傳輸與存儲系統（PACS）的臨床應用，應用PACS可以將各種成像技術獲取的數字化圖像在硬盤、光盤、磁帶等不同存儲介質上存儲、傳輸，有利于圖像的長期保存和遠程調閱，可避免圖像丟失，并消除了由使用膠片所帶來的環境污染問題。
---未完待續----
